TPMS: что это такое в машине

Современный автомобиль напичкан электроникой, но большинство систем молчат, пока не случится поломка. Tire Pressure Monitoring System (TPMS) — система непрерывного контроля давления в шинах. Она первой сообщит о проколе или падении уровня накачки. Если разобраться в её принципе работы, можно предотвратить аварийную ситуацию на дороге и неравномерный износ дорогостоящих покрышек.

В этой статье детально разберем, как устроен датчик давления в шинах, какие виды систем существуют, и как правильно их обслуживать в сервисе «ПокрышкинЪ».

TPMS: что это такое в машине?

Система мониторинга создана для постоянного измерения уровня воздуха. Если водитель не замечает спущенное колесо, растет расход топлива, ухудшается управляемость и разрушается корд. TPMS фиксирует отклонения еще до того, как водитель почувствует биение руля.

В основе любой электронной системы лежит сбор и передача данных. Интеллектуальный блок обрабатывает сигналы и выводит предупреждение на панель приборов. Важно понимать, что своевременное управление этим потоком информации позволяет не только избежать аварий, но и продлить жизнь дорогим элементам подвески. Ведь любое отклонение от нормы в колесе передает лишние вибрации на ступицу и рычаги.

Виды систем контроля давления

Прежде чем углубляться в детали того, как выглядит датчик давления в шинах, важно понять классификацию. Инженеры разделяют два кардинально разных подхода к контролю уровня накачки: косвенный и прямой. Выбор производителем того или иного типа влияет на точность измерений и стоимость обслуживания.

Косвенная система (iTPMS)

Здесь нет физических сенсоров в колесах. Принцип работы датчика давления в шинах здесь реализован через блок ABS. Электроника следит за скоростью вращения колес. Спущенное колесо имеет меньший радиус, поэтому вращается быстрее накачанного. Блок фиксирует эту разницу и выдает ошибку.

• Плюсы: дешевизна, отсутствие хрупких элементов внутри покрышки, не требуется дорогостоящее обслуживание.
• Минусы: низкая точность. Система срабатывает только при падении давления на 30–40% и часто ошибается при неравномерной загрузке машины или пробуксовке. Этот принцип не позволяет видеть конкретные значения в цифрах.

Прямая система (dTPMS)

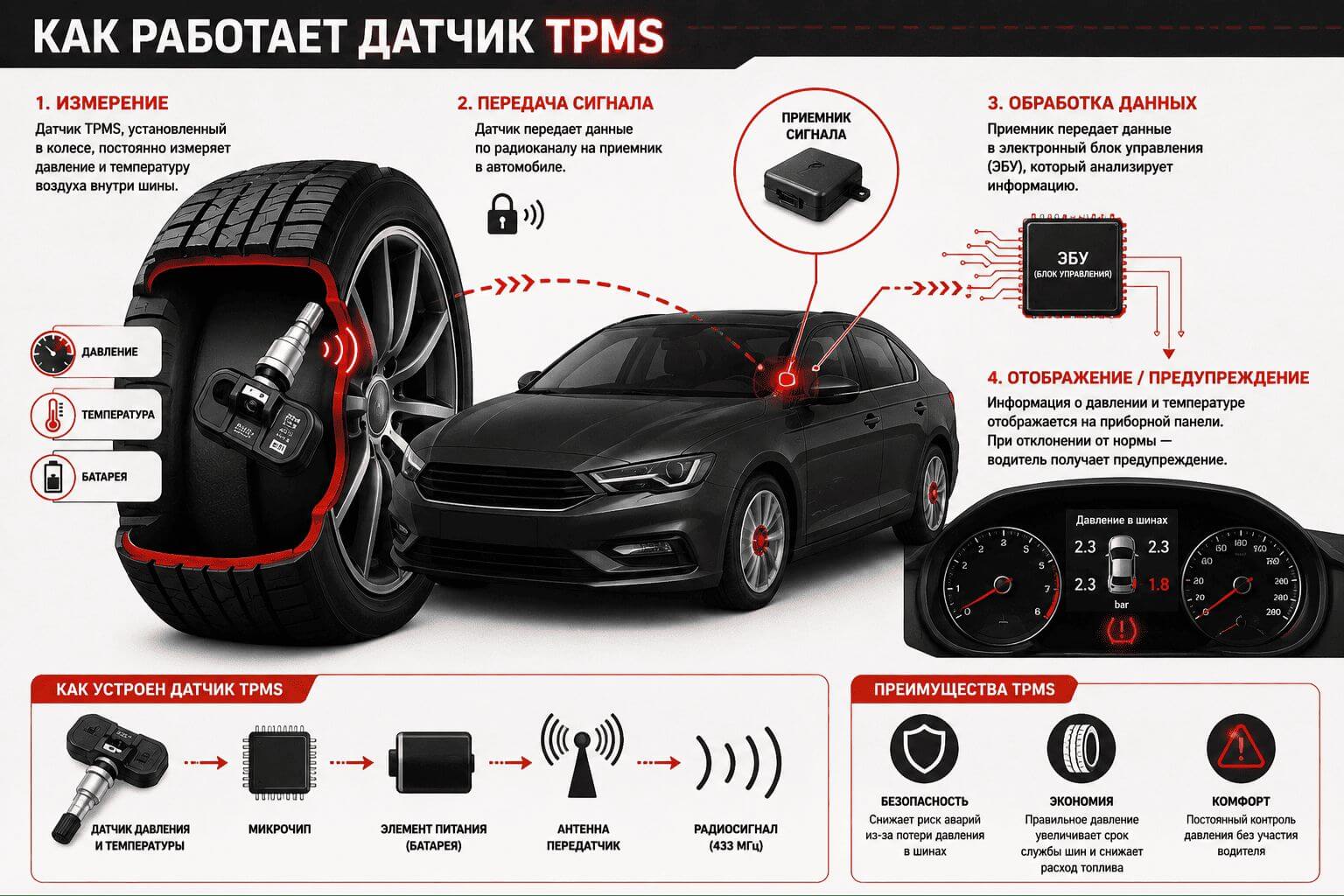

Это аппаратный комплекс. Чтобы понять, как работает датчик давления в шинах прямого типа, представьте миниатюрный компьютер. Датчики замеряют давление и температуру, а затем посылают радиосигнал на частоте 433 МГц (в Европе) или 315 МГц на приемную антенну. Далее блок управления обрабатывает сигнал и выводит точные значения на приборную панель.

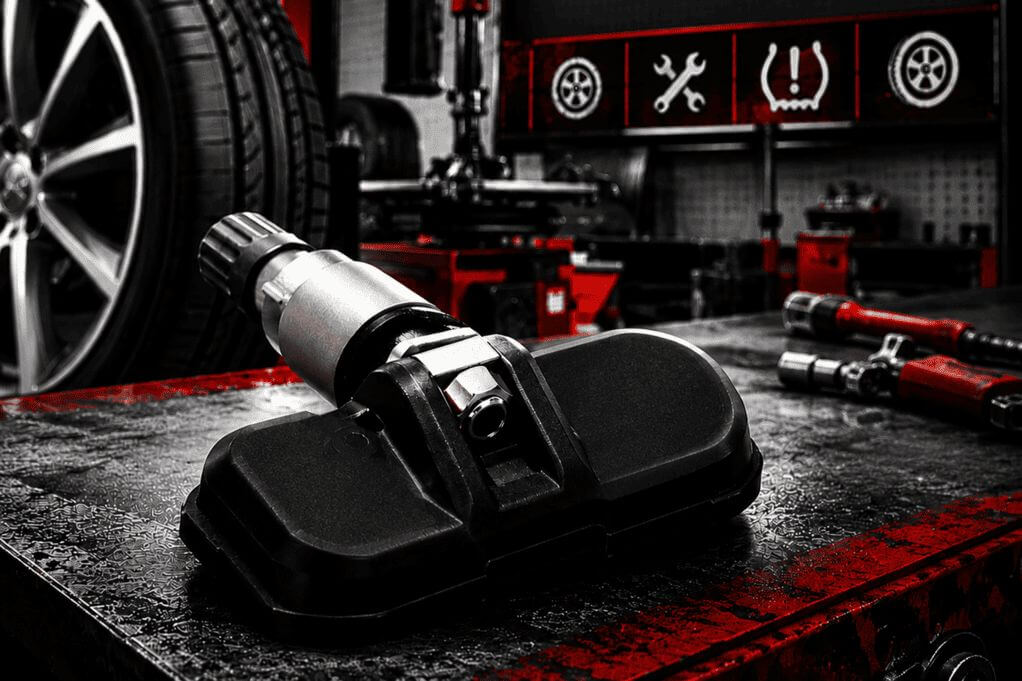

Как устроен датчик давления в шинах изнутри?

Конструкция включает несколько ключевых узлов. Это сложный инженерный механизм, подвергающийся колоссальным нагрузкам.

1. Интеллектуальный чип (тензодатчик). Измеряет уровень давления и температуру с высокой частотой.
2. Батарея. Обеспечивает автономное питание на долгие годы.
3. Радиопередатчик. Отвечает за отправку зашифрованных данных на бортовой компьютер.
4. Корпус и вентиль. Обеспечивают герметичность крепления к диску. Материал корпуса обязан выдерживать как агрессивную химию дорог, так и нагрев от тормозных механизмов.

Внутренние и наружные сенсоры: что выбрать?

Это еще один аспект, объясняющий, как устроен датчик давления в шинах и где он находится. От выбора локации зависит точность контроля и ресурс устройства.

• Внутренний монтаж подразумевает установку сенсора на обод диска внутри покрышки. Именно так устроены 95% заводских систем. Механизм крепится через ниппель или хомут. Штатный вентиль колеса при этом часто выполняет роль антенны или просто фиксирует корпус. Это самый надежный способ защитить дорогостоящую электронику от ударов, влаги и кражи.
• Наружные датчики навинчиваются на резьбу вентиля вместо колпачка. Это простой способ дооснастить старый автомобиль без сложной установки, однако такие устройства уязвимы перед хулиганами и дорожными реагентами. Их принцип работы схож с внутренними, но из-за внешней среды они чаще теряют сигнал.

Как проверить наличие системы TPMS в автомобиле?

Если вы не уверены, есть ли контроль в вашей машине, проведите быструю диагностику. Определить тип и наличие системы можно без визита в сервис.

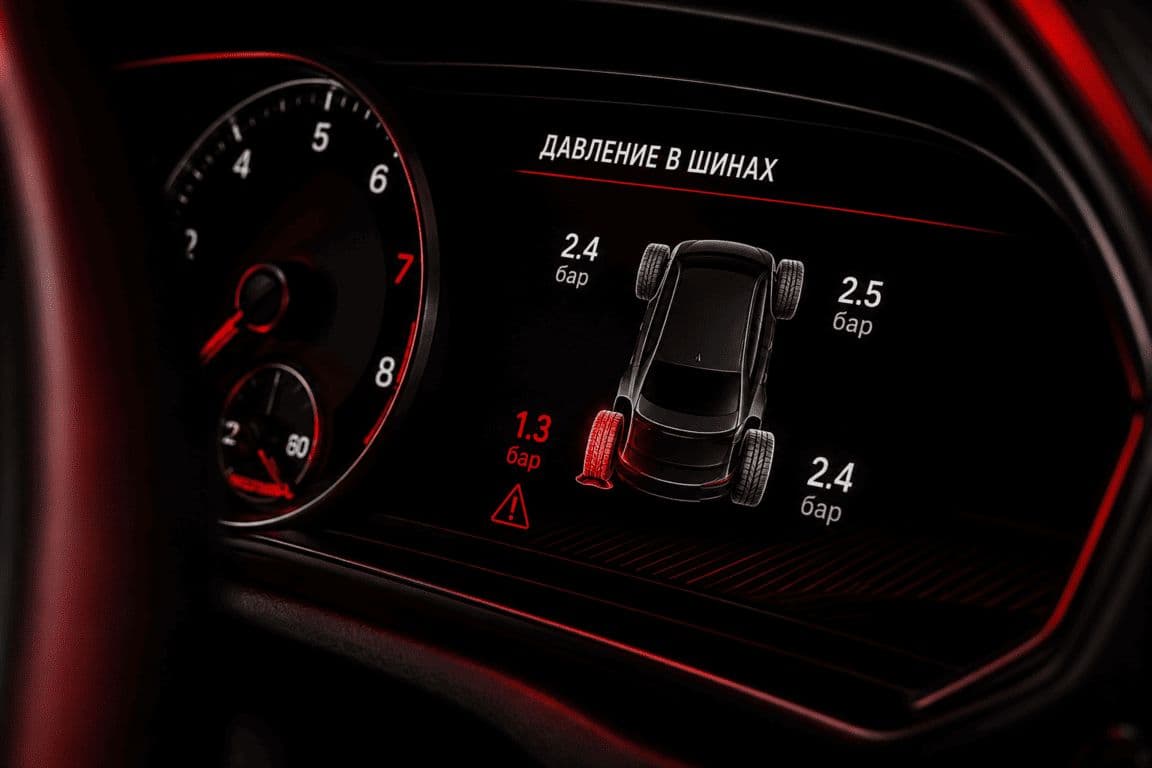

1. Осмотр приборной панели. Включите зажигание. На табло должны кратковременно загореться все индикаторы. Ищите значок в виде подковы с восклицательным знаком.
2. Меню борткомпьютера. Зайдите в настройки. Если есть раздел «Давление в шинах» или «Tire Pressure», машина оснащена прямым контролем.
3. Визуальная проверка вентиля. Открутите колпачок. Если на вентиль надет металлический ниппель с гайкой, а не просто резиновый сосок — внутри стоит dTPMS. Здесь устроен крепеж таким образом, что гайка фиксирует сенсор изнутри.

Как настроить систему TPMS?

После сезонной переобувки или подкачки требуется сохранить новые эталонные значения. Управление процедурой зависит от марки авто, но общий алгоритм един. Корректная настройка — это залог того, что работа оборудования будет корректной.

1. Физическая кнопка. Накачайте колеса, включите зажигание, нажмите и удерживайте кнопку с пиктограммой TPMS до звукового сигнала.
2. Через меню. В разделе настроек найдите пункт «Инициализация» или «Сохранить текущее давление». Подтвердите операцию, чтобы система запомнила заданный уровень.
3. Автоматическая привязка. Современные универсальные сенсоры учатся автоматически в движении на скорости свыше 25 км/ч после 10-20 минут поездки. Блок управления сканирует эфир и записывает идентификаторы.

Основные ошибки dTPMS

Рассмотрим частые причины сбоев в передаче данных. Игнорирование сигналов может привести к необходимости устроить серьезный внеплановый ремонт подвески.

1. Потеря связи. Если индикатор моргает минуту, а затем горит постоянно, блок управления не видит один из сенсоров. Часто это случается при установке запаски без датчика или севшей батарейке.
2. Критически низкое давление. Лампочка загорелась резко во время поездки? Немедленно остановитесь. Вероятен быстрый прокол. Эксплуатация на спущенной шине разрушает боковины.
3. Сезонные перепады. Утром после холодной ночи датчик может сигнализировать об ошибке. Это нормально: давление падает с температурой. Достаточно подкачать колеса.
4. Механическое повреждение. При неправильном шиномонтаже мастер мог повредить корпус сенсора монтажной лопаткой. Важно понимать, как устроен датчик давления в шинах, чтобы не задеть его слабые места. Чаще всего страдает зона стыка вентиля и корпуса.

Как установить и настроить TPMS?

Доверять монтаж нужно исключительно специалистам, особенно когда речь идет о сервисе шиномонтажа с оборудованием для работы с премиум-резиной. Непрофессиональный подход заставит устроить повторную разбортировку и докупать дорогие запчасти.

1. Демонтаж колеса. Старую шину снимают с диска, точно зная местоположение внутренней электроники, чтобы не перебить корпус монтировкой.
2. Замена сенсора. Если батарея села или сломан корпус, меняется весь узел в сборе с ниппелем. Новый датчик требует программирования. Его ID-код прописывается в память авто через диагностический разъем или копируется с оригинального датчика программатором. От этого этапа зависит, увидит ли головное устройство новые данные.
3. Монтаж и балансировка. Важный нюанс: наличие датчика смещает центр тяжести, поэтому колесо балансируют заново, чтобы избежать вибраций на руле. Правильная работа мастера на этом этапе исключает биение.

Технические нюансы: как работает датчик давления в шинах при движении

Многие водители не задумываются о том, что принцип работы датчика давления в шинах меняется в зависимости от режима эксплуатации. Когда автомобиль стоит неподвижно, большинство заводских сенсоров переходит в энергосберегающий режим. Они могут передавать данные раз в час или только при критическом падении давления. Как только колесо начинает вращаться, срабатывает встроенный центробежный активатор. Частота опроса тензодатчика возрастает до нескольких раз в минуту, а пакет данных улетает в эфир непрерывно. Это сделано для экономии ресурса встроенной литиевой батареи.

Также конструкторы заложили сложный алгоритм компенсации температуры. Газ внутри шины нагревается при движении, увеличивая уровень давления. Блок управления сравнивает показания нагретого колеса и неподвижного, вычитая температурную погрешность, чтобы не выдавать ложных тревог.

Почему обслуживание TPMS стоит доверить профессионалам «ПокрышкинЪ»

Некорректная установка ведет к поломке хрупкого тензодатчика. В сервисе «ПокрышкинЪ» мастера точно знают, как работает датчик давления в шинах, и строго соблюдают технологию монтажа: используют динамометрические ключи для затяжки вентиля, не допускают попадания смазки на воздушный канал сенсора.

Наш сервисный центр предоставляет полный спектр услуг: от диагностики ошибок до замены севших батарей и настройки зимнего комплекта. Если лампочка на панели отказывается гаснуть, мы проведем инструментальную проверку каждого передатчика.

Нам доверяют сложный ремонт колес с низкопрофильной резиной RunFlat, где точный контроль давления критичен для вашей безопасности. И главное — мы не боимся срочных вызовов. В отличие от конкурентов, которые лишь заявляют о круглосуточном режиме, «ПокрышкинЪ» реально работает 24 часа. Прокол ночью на трассе не застанет вас врасплох, если вы знаете наш адрес.

FAQ: часто задаваемые вопросы

Можно ли ездить с ошибкой давления в шинах?

Игнорировать горящий индикатор нельзя. Управление автомобилем с приспущенным колесом увеличивает тормозной путь и ведет к перегреву покрышки, что чревато разрывом на скорости. Если лампа мигает, а потом просто горит, значит, есть системная неисправность. В таком режиме работа систем активной безопасности может быть нарушена, так как блоки ESP и ABS опираются на данные о радиусе колеса. Требуется срочная компьютерная проверка в шиномонтаже.

Нужно ли менять датчики при замене шин?

Сам датчик не является расходником и при смене резины не меняется. Меняют только ремкомплект: уплотнительное кольцо, гайку и золотник вентиля. Это обеспечивает герметичность на следующие несколько сезонов. Если автомобиль эксплуатируется на двух комплектах дисков (зима/лето), для второго комплекта покупают отдельный набор программируемых датчиков, чтобы каждый сезон не устраивать перебортировку с риском повредить корпус.

На сколько хватает батареи датчика давления в шинах?

Срок службы составляет от 5 до 10 лет. Он зависит от интенсивности поездок. В спящем режиме на стоянке расход энергии минимален, активная фаза наступает при вращении колеса. Когда элемент питания садится, сигнал слабеет, и система теряет связь с колесом. Замена батареи в большинстве случаев невозможна, конструкция корпуса неразборная — требуется замена узла целиком. В нашем центре шиномонтажа всегда есть в наличии универсальные датчики для большинства марок авто.
